bob111 15 октября 2025

Радиостанции Comrade — это современные устройства связи, которые требуют правильной настройки для эффективной работы. В данном руководстве рассмотрим подробные инструкции по настройке и программированию моделей R90, R5 и R7.

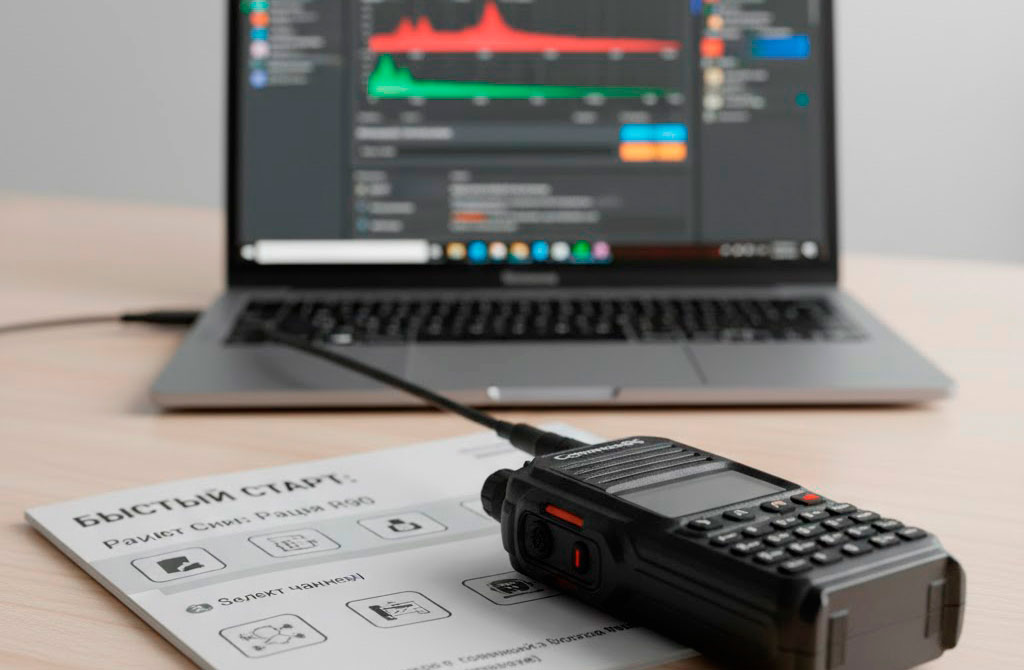

как настроить рацию comrade

Введение: что такое программирование радиостанций Comrade

Программирование рации Comrade — это процесс настройки всех параметров радиостанции для оптимальной работы. Сюда входит конфигурация каналов, установка рабочих частот, настройка кодов CTCSS/DCS, выбор мощности передатчика и других функциональных параметров.

Каждая модель радиостанций Comrade имеет свои особенности программирования. Базовые настройки можно выполнить через меню устройства, однако для полноценного программирования рации Comrade рекомендуется использовать специализированное программное обеспечение и USB-кабель программатор.

Настройка частот на рациях Comrade

Основные принципы работы с частотами

Рация Comrade, частоты которой настраиваются в двух основных режимах: режим частот (VFO) и режим каналов. В режиме VFO можно вручную вводить любую частоту в пределах рабочего диапазона устройства.

Для настройки частот на рациях Comrade необходимо:

  1. Включить радиостанцию — нажать кнопку включения, дождаться загрузки системы
  2. Войти в режим VFO — переключить устройство в режим работы с частотами
  3. Установить нужную частоту — ввести значение с помощью клавиатуры или кнопок навигации
  4. Сохранить настройки — записать частоту в память канала

Диапазоны частот для разных моделей

  • Comrade R90: поддерживает работу в диапазонах VHF и UHF с возможностью программирования до 32 зон по 199 каналов каждая
  • Comrade R5: работает преимущественно в UHF диапазоне с 16 программируемыми каналами
  • Comrade R7: расширенный функционал с поддержкой цифровых режимов

Программирование Comrade R90

Подготовка к программированию

Программирование Comrade R90 начинается с подключения радиостанции к компьютеру через USB-кабель программатор. Убедитесь, что устройство выключено перед подключением.

Основные настройки через меню

Для доступа к меню программирования нажмите кнопку [FUN]. В меню доступны следующие основные параметры:

  1. MODE — изменение режима работы (CH FRQ/CH NO/CH NAME)
  2. TX.POW — выбор мощности передатчика (HIGH/MIDDLE/LOW)
  3. SQL — настройка уровня шумоподавления
  4. CH.STR — сохранение каналов в зоны

Сохранение каналов

Для сохранения запрограммированного канала в Comrade R90:

  1. Установите нужную частоту в режиме VFO
  2. Войдите в меню CH.STR
  3. Выберите зону (01-32)
  4. Выберите номер канала (001-199)
  5. Подтвердите сохранение кнопкой [FUN]

Настройка мощности передачи

В радиостанции Comrade R90 доступны три уровня мощности:

  • HIGH — максимальная мощность для дальней связи
  • MIDDLE — средняя мощность для обычной работы
  • LOW — минимальная мощность для экономии энергии

Программирование Comrade R5

Особенности модели R5

Программирование Comrade R5 отличается упрощенной структурой — устройство поддерживает 16 каналов памяти. Радиостанция работает в UHF диапазоне с возможностью настройки полосы пропускания 12.5/25 кГц.

Базовая настройка каналов

Для программирования каналов в Comrade R5:

  1. Включение устройства — поверните ручку включения по часовой стрелке до щелчка
  2. Выбор канала — используйте селектор каналов (1-16)
  3. Регулировка громкости — вращение ручки громкости
  4. Тестирование связи — нажмите PTT для передачи

Дополнительные функции R5

Модель Comrade R5 поддерживает следующие функции программирования:

  • Сканирование каналов — автоматический поиск активности
  • Шифратор (скремблер) — защита переговоров от прослушивания
  • Блокировка занятого канала (BCL) — предотвращение передачи на занятом канале
  • Активация передачи голосом (VOX) — передача без нажатия PTT
  • Коды CTCSS/DCS — селективная связь и подавление помех

Программирование Comrade R7

Расширенные возможности R7

Программирование Comrade R7 включает настройку цифровых функций и расширенных параметров связи. Модель поддерживает как аналоговые, так и цифровые режимы работы.

Настройка через программное обеспечение

Для полноценного программирования Comrade R7 рекомендуется использовать специализированное ПО:

  1. Подключение к компьютеру — используйте USB-кабель программатор
  2. Запуск программы — откройте официальное ПО для программирования
  3. Чтение текущих настроек — загрузите конфигурацию из радиостанции
  4. Внесение изменений — настройте каналы, частоты, функции
  5. Запись в устройство — сохраните новые настройки в память радиостанции

Настройка дисплея и интерфейса

В Comrade R7 доступны следующие настройки интерфейса:

  • Подсветка — автоматическая или постоянная
  • Интерфейс загрузки — отображение логотипа при включении
  • Блокировка клавиатуры — защита от случайных нажатий (разблокировка: [OK] + [#])
  • Светодиодная индикация — настройка индикаторов TX/RX и сканирования

Прошивка радиостанций Comrade

Необходимость обновления прошивки

Прошивка радиостанции Comrade может потребоваться для исправления ошибок, добавления новых функций или улучшения совместимости. Каждая модель имеет свою версию микропрограммы.

Процедура прошивки

Внимание: прошивка радиостанции Comrade должна выполняться только оригинальными файлами от производителя. Неправильная прошивка может привести к выходу устройства из строя.

Основные этапы прошивки:

  1. Подготовка — зарядите аккумулятор, подключите программатор
  2. Резервное копирование — сохраните текущие настройки
  3. Загрузка прошивки — используйте специальное ПО для обновления
  4. Проверка — убедитесь в корректности работы всех функций

Восстановление после сбоя

Если прошивка радиостанции Comrade прошла неуспешно, воспользуйтесь функцией сброса настроек:

  • Нажмите кнопки [MENU] + [3] + [5] для входа в режим сброса
  • Выберите тип сброса: ALL/VFO/FULL
  • Подтвердите операцию

Часто задаваемые вопросы

Какое программное обеспечение использовать для настройки раций Comrade?

Для программирования радиостанций Comrade используется фирменное ПО, которое можно скачать с официального сайта производителя. Также потребуется USB-кабель программатор для подключения устройства к компьютеру.

Можно ли настроить рацию Comrade без компьютера?

Базовые настройки, такие как выбор канала, регулировка громкости и настройка некоторых функций меню, можно выполнить вручную. Однако для полноценного программирования частот и расширенных параметров необходим компьютер с соответствующим программным обеспечением.

В чем разница между программированием моделей R90, R5 и R7?

Основные принципы программирования схожи, но есть существенные различия:

  • R90: поддерживает до 32 зон по 199 каналов, работает в режимах VHF/UHF
  • R5: упрощенная модель с 16 каналами, преимущественно UHF диапазон
  • R7: расширенный функционал с поддержкой цифровых режимов и дополнительными настройками интерфейса

Как сбросить настройки рации Comrade к заводским?

Для сброса настроек используйте комбинацию кнопок в зависимости от модели. В большинстве моделей Comrade сброс выполняется через меню: MENU → Reset → выбор типа сброса (ALL/VFO/FULL) → подтверждение.

Что делать, если рация Comrade не программируется?

Проверьте следующие моменты:

  • Правильность подключения USB-кабеля программатора
  • Установку драйверов для программатора
  • Соответствие версии ПО модели радиостанции
  • Заряд аккумулятора (должен быть не менее 50%)
  • Отсутствие блокировки клавиатуры в устройстве

Купить рации Comrade вы можете в нашем магазине Radiokom.ru. Мы предлагаем модели R90, R5, R7, Comrade R12, Comrade R11 и многие другие с полной гарантией и технической поддержкой.

bob111 1 октября 2025
dmr без лицензии

PMR446 в России: частоты и ограничения

В отличие от европейского стандарта с 16 каналами (446.0–446.2 МГц), российское законодательство разрешает использовать только каналы 1–8 в диапазоне 446.0–446.1 МГц. Это критично при выборе раций с "европросшивкой", которые могут иметь предустановленные запрещенные частоты.

Разрешенные каналы PMR446 в РФ
Канал Частота (МГц) Статус в РФ
1446.00625Разрешен
2446.01875Разрешен
3446.03125Разрешен
4446.04375Разрешен
5446.05625Разрешен
6446.06875Разрешен
7446.08125Разрешен
8446.09375Разрешен
9-16446.10625-446.19375Запрещены

Ключевые технические ограничения PMR446: мощность до 0.5 Вт, только интегрированные антенны, запрет на ретрансляторы и максимальное время передачи 180 секунд. Эти требования действуют как для аналоговых, так и для цифровых станций стандарта DMR Tier I.

DMR против аналога: что работает без лицензии

DMR Tier I на PMR446 сохраняет основные преимущества цифровой связи при работе в симплексном режиме без инфраструктуры. Технология TDMA разделяет физический канал на два временных слота, но в безлицензионном применении удвоение емкости недостижимо из-за отсутствия ретрансляторов.

Цифровые преимущества, доступные на PMR446: улучшенное шумоподавление благодаря кодекам с коррекцией ошибок FEC, базовое шифрование для защиты от аналогового сканирования и четкий звук на краю зоны покрытия. Групповые вызовы и индивидуальная адресация работают в рамках прямой видимости без дополнительного оборудования.

Гибридные модели аналог/цифра позволяют постепенно мигрировать парк раций, сохраняя совместимость со старым оборудованием через аналоговый режим FM. Цифровой режим активируется программно без изменения частотного плана.

Практические кейсы для SMB

Строительство и склады: DMR-рации обеспечивают четкую связь в условиях промышленных помех и железобетонных конструкций. Групповая адресация позволяет создавать отдельные рабочие группы (бригады, смены) без пересечения переговоров.

Event-организация: На массовых мероприятиях критично распределение 8 доступных каналов между командами. Рекомендуется использовать канал 8 с субтоном 8 (88.5 Гц) как общевызывной, каналы 2-7 для рабочих групп с разными CTCSS-кодами.

Антиколлизионная схема для крупных мероприятий: техническая группа - канал 2, безопасность - канал 3, логистика - канал 4, медицина - канал 5. Резервные каналы 6-7 для координации с внешними службами.

Момент перехода на лицензируемый DMR Tier II наступает при необходимости покрытия более 2-3 км, использования ретрансляторов или работе с более чем 50 абонентами одновременно.

Выбор оборудования и настройка

При выборе гибридных DMR/аналог раций проверяйте наличие сертификации ГКРЧ для диапазона 446.0-446.1 МГц и отсутствие предустановленных каналов 9-16. Европейские модели требуют перепрошивки или программного ограничения частотного плана.

Чек-лист выбора для бизнеса:

  • Сертификация для PMR446 в РФ (каналы 1-8)
  • Поддержка DMR Tier I и аналогового FM
  • Время автономной работы от 12 часов
  • Защита IP65/IP67 для уличных условий
  • Совместимость аксессуаров в линейке

Настройка цифрового режима: программирование ID абонентов, создание групп вызова, установка временных слотов (обычно слот 1 для PMR446) и настройка цветовых кодов для разделения сетей. Рекомендуется использовать разные цветовые коды (0-15) для избежания пересечений с соседними организациями.

Для максимальной эффективности в рамках 8 каналов применяйте CTCSS-коды (38 тонов) или DCS-коды (83 кода) для дополнительного разделения групп на одной частоте. Это особенно важно в городских условиях с высокой плотностью пользователей PMR446.

Сравнение цифровых функций DMR для SMB

Функциональность DMR в безлицензионном применении
Функция PMR446 (Tier I) Лицензируемый (Tier II) Применение в бизнесе
Шумоподавление цифровое ✅ Полная поддержка ✅ Полная поддержка Критично для складов и стройки
Групповые вызовы ✅ До 16 групп ✅ До 16 групп Разделение команд по участкам
Индивидуальные вызовы ✅ Прямая адресация ✅ Прямая адресация Связь руководитель-исполнитель
Базовое шифрование ✅ BP (Basic Privacy) ✅ BP + Enhanced Защита коммерческой информации
TDMA слоты ⚠️ Слот 1 только ✅ Слоты 1 и 2 Экономия частот при росте команды
Аварийная кнопка ✅ Местный сигнал ✅ + уведомление диспетчера Безопасность одиноких работников
GPS-координаты ⚠️ Отображение локально ✅ Передача на диспетчерскую Логистика и контроль перемещений
Ретрансляторы ❌ Запрещены ✅ Полная поддержка Покрытие больших территорий
Время передачи ⚠️ 180 сек лимит ✅ Программируемый лимит Длительные инструктажи
Мощность передачи ⚠️ 0.5 Вт максимум ✅ До 10 Вт Дальность покрытия
Внешние антенны ❌ Только встроенные ✅ Сменные антенны Оптимизация под условия работы
Текстовые сообщения ✅ Короткие SMS ✅ Расширенные SMS Координация без голосовой связи

Практические рекомендации: Для команд до 20 человек и территории до 2 км PMR446 DMR обеспечивает 70% функционала профессиональных систем. При превышении этих лимитов или необходимости GPS-трекинга требуется переход на лицензируемые частоты.

Оптимальная стратегия внедрения: старт с 3-5 гибридных раций PMR446 DMR, тестирование покрытия и функционала, масштабирование парка при подтверждении эффективности. Это позволяет минимизировать инвестиционные риски и получить практический опыт цифровой связ.

Нужна помощь в подборе DMR-раций для вашего бизнеса? Специалисты radiokom.ru проконсультируют по совместимости оборудования, настройке групп и оптимальной конфигурации под ваши задачи. Звоните!

bob111 1 сентября 2025

Настройка автомобильной рации на 15 канал (27.135 МГц) для дальнобойщиков: инструкция по моделям

Оглавление

как настроить автомобильную рацию

Введение: почему 15 канал (27.135 МГц) важен для дальнобойщиков

15 канал с частотой 27.135 МГц — основной канал связи для дальнобойщиков на территории России. Он обеспечивает стабильную связь на трассах и используется для обмена информацией о дорожной обстановке, погоде и других важных моментах.

Важно: На разных моделях раций 15 канал может находиться в различных сетках частот (RUS или EUR).

Сетки частот: RUS vs EUR

В России используются две основные сетки частот:

  • Русская сетка (RUS) — каналы сдвинуты на –5 кГц относительно европейской. Диапазон: 26.965–27.405 МГц.
  • Европейская сетка (EUR) — стандартная сетка Си-Би диапазона.

Каждая сетка содержит 40 каналов (45 с "дырками"). Переключение между сетками зависит от модели рации.

Настройка раций Megajet

Инструкции по переключению сеток для разных моделей Megajet:

Модель Как переключить сетку
Megajet 100, 200, 200+, 300
  1. Удерживайте кнопки A/F и SC.
  2. Включите рацию.
  3. Через 5 секунд отпустите кнопки.
  4. Переключайте сетки кнопкой CH9:
    • L — сетка C.
    • Без букв — сетка D.
    • H — сетка E.
Megajet 300, 333, 333Т, 350, 350Т, 450, 450Т, 600, 600+, 600Т, 600+Т, 650, 650Т, 850, 3031МТ
  1. Удерживайте A/F.
  2. Включите рацию ручкой VOLUME.
  3. Переключайте сетки кнопкой CH9.

Деактивация функции сеток: Зажмите CH9 и включите рацию. Появится "r5".
Megajet 500, 550, 555, 555К Кратковременно нажимайте 9/SHT.
Megajet 3031 и 3031M, Hygen-717
  1. Включите рацию.
  2. Удерживайте CH9 и DW.
  3. Выключите и включите рацию ручкой VOLUME.
  4. Переключайте сетки кнопкой CH9.

Настройка раций СиБи

Инструкции для раций СиБи диапазона:

Модель Как переключить сетку
СиБи 100, Megajet 150, Vector Radius, Optim-Pilgrim
  1. Удерживайте кнопку BAND несколько секунд.
  2. Переключайте сетки стрелками выбора каналов.
СиБи 27
  1. Переключатель в положение CH — рабочий режим.
  2. Сдвиньте переключатель в положение E для европейской сетки.
  3. На дисплее отобразится буква сетки и стандарт (например, dE).
СиБи 300
  1. Удерживайте AM/FM.
  2. Включите рацию.
  3. Нажимайте AM/FM, чтобы выбрать стандарт (rU, Po, PC).
  4. Нажмите AM/FM более 2 секунд и выберите сетку.
СиБи 500, Optim Corsair
  1. Кратковременно нажмите В/–5К.
  2. Длительное нажатие переключает типы частот ("Европа/Россия").
СиБи 600, Optim 778, Apollo, Truck Кратковременно нажимайте BAND.

Настройка раций Optim

Для раций Optim-Pilgrim и Optim Corsair используйте инструкции для соответствующих моделей СиБи (см. выше).

Выбор модуляции (AM/FM)

После выбора 15 канала:

  1. Переключите рацию в режим AM (амплитудная модуляция).
  2. Настройте шумоподавление и усиление сигнала (см. инструкцию к вашей модели).

Рекомендация: Для дальнобойщиков оптимален режим AM — он обеспечивает большую дальность связи.

Устранение неполадок

Если рация не работает:

  • Проверьте правильность подключения антенны.
  • Убедитесь, что выбрана правильная сетка и канал.
  • Проверьте настройки модуляции и шумоподавления.

Внимание! Если не удаётся настроить рацию самостоятельно, обратитесь к специалистам.

Заключение: краткая шпаргалка

1. Узнайте модель вашей рации.

2. Переключите сетку частот (RUS или EUR) по инструкции выше.

3. Выберите 15 канал.

4. Установите модуляцию AM.

5. Настройте шумоподавление и усиление сигнала.

6. Нажмите клавишу передачи и начинайте общение!

bob111 1 сентября 2025

Настройка радиостанции Оптим-270: пошаговая инструкция для начинающих

Оглавление

как настроить рацию оптим 270

Введение: особенности радиостанции Оптим-270

Радиостанция Оптим-270 — компактное и функциональное устройство, предназначенное для связи в автомобиле. Она поддерживает 27 МГц (Си-Би диапазон) и оснащена защитой от неправильного подключения питания. Благодаря простому интерфейсу настройка занимает минимум времени, а встроенный импульсный преобразователь напряжения защищает рацию от скачков напряжения.

Преимущества: защита от переполюсовки, возможность работы в режимах AM и FM, удобное управление.

Подключение питания: защита и совместимость

Радиостанция подключается через разъём прикуривателя или напрямую к бортовой сети автомобиля. Завод-изготовитель предусмотрел:

  • Импульсный преобразователь напряжения — защищает от перепадов напряжения.
  • Штекер для прикуривателя — упрощает подключение.

Важно! Не путайте полярность при прямом подключении к аккумулятору. Красный провод — "+", чёрный — "–".

Установка и настройка антенны

Для стабильной связи антенну необходимо:

  1. Установить на металлическую поверхность кузова (крыша, багажник).
  2. Настроить в резонанс на рабочей частоте с помощью КСВ-метра или антенного анализатора.

Если нет приборов для настройки, обратитесь к специалистам. Плохо настроенная антенна снижает дальность связи.

Выбор каналов и сеток частот (D, E, P)

По умолчанию на радиостанции установлена сетка D. Чтобы изменить сетку:

  1. Переведите тумблер BAND в положение E (частоты заканчиваются на 5, например, 27.135 МГц).
  2. Или в положение P (частоты заканчиваются на 0, например, 27.200 МГц).

Для выбора канала используйте клавиши Up (вверх) и Down (вниз).

Пример: Канал №15 — 27.135 МГц (сетка D), Канал №20 — 27.200 МГц (сетка E) или 27.205 МГц (сетка P).

Настройка модуляции (AM/FM)

Переключите тумблер модуляции в положение AM (амплитудная модуляция) или FM (частотная модуляция).

Рекомендация: Для дальнобойщиков оптимален режим AM — он обеспечивает большую дальность связи.

Регулировка шумоподавления и усиления сигнала

Для улучшения качества приёма:

  1. Установите регулятор RF GAIN (усиление ВЧ) на максимум (по часовой стрелке).
  2. Отрегулируйте порог шумоподавления:
    • Вращайте ручку ASQ влево до упора.
    • Плавно поворачивайте ручку SQ вправо, пока не пропадут помехи.

Устранение неполадок

Если рация не работает:

  • Проверьте подключение антенны и питания.
  • Убедитесь, что выбран правильный канал и сетка частот.
  • Проверьте настройки шумоподавления.

Заключение: краткая шпаргалка

1. Подключите питание через прикуриватель или бортовую сеть.

2. Установите антенну на металлическую поверхность и настройте её.

3. Выберите сетку частот (D, E или P) и канал.

4. Настройте модуляцию (AM для дальности, FM для качества).

5. Отрегулируйте шумоподавление и усиление сигнала.

6. Нажмите клавишу передачи и начинайте общение!

bob111 1 сентября 2025

Как настроить рацию Baofeng UV-82: полная инструкция для начинающих и опытных пользователей

Оглавление

Как настроить рацию Baofeng UV-82

Введение: особенности и возможности рации Baofeng UV-82

Чем UV-82 отличается от UV-5R и других моделей

Baofeng UV-82 — усовершенствованная версия популярной UV-5R, оснащённая двумя независимыми приёмниками (A и B), улучшенным дисплеем и расширенными функциями управления. Главное отличие — возможность одновременного приёма на двух каналах, что удобно для мониторинга нескольких частот. Например, вы можете слушать канал группы на приёмнике A, а на приёмнике B — следить за эфиром репитера.

Для кого предназначена эта рация

UV-82 подходит:

  • Радиолюбителям — благодаря гибким настройкам и поддержке диапазонов LPD/PMR.
  • Охотникам и рыболовам — за счёт компактности и возможности работы в условиях слабого сигнала.
  • Дальнобойщикам — для связи на трассах (при условии соблюдения законодательных ограничений).
  • Спасателям и туристам — благодаря функции аварийного сигнала и FM-радио.

Подготовка к работе: первое включение и комплектация

Что входит в комплект поставки

В стандартный комплект входят:

  • Рация Baofeng UV-82.
  • Антенна (обычно с разъёмом SMA-Female).
  • Литий-ионный аккумулятор (1800–2200 мАч).
  • Зарядное устройство (сетевое или USB).
  • Ремешок для ношения на запястье.
  • Инструкция на английском (русскую версию можно скачать здесь).

Как правильно установить и зарядить аккумулятор

Аккумулятор устанавливается следующим образом:

  1. Сместите аккумулятор вниз, чтобы он попал в направляющие пазы.
  2. Прижмите верхнюю часть до щелчка.
  3. Подключите зарядное устройство. Индикатор зарядки загорится красным.
  4. Зарядка завершена, когда индикатор сменится на зелёный (обычно через 3–4 часа).

Важно! Не используйте неоригинальные зарядные устройства — это может сократить срок службы аккумулятора.

Включение и выключение рации

Чтобы включить рацию, поверните колесико регулировки громкости по часовой стрелке. Для выключения поверните его против часовой стрелки до щелчка. При первом включении рация автоматически переходит в частотный режим (VFO).

Обзор кнопок и элементов управления

Назначение кнопок A, B, F, M, MENU, EXIT/AB, #, стрелок

Кнопки на корпусе рации:

  • A/B — кнопки передачи для каналов A и B. Удерживайте для выхода в эфир.
  • F — короткое нажатие включает FM-радио, удержание активирует тревожный сигнал.
  • M — включение фонарика.
  • MENU — вход в меню и подтверждение изменений.
  • EXIT/AB — выход из меню или переключение между каналами A/B.
  • # — быстрое переключение мощности (Low/High).
  • ▲/▼ — переключение частот или каналов, навигация по меню.
Дисплей рации Баофенг UV-82

Значение индикаторов на дисплее

На дисплее отображаются:

  • Две частоты — для каналов A (верхняя строка) и B (нижняя строка).
  • Стрелка — указывает на активный приёмник.
  • Индикатор мощности — "L" (низкая) или отсутствие символа (высокая).
  • Значок блокировки — появляется при активации AUTOLK.

Как переключаться между частотным (VFO) и канальным (MR) режимами

Чтобы переключиться между режимами:

  1. Выключите рацию.
  2. Удерживайте кнопку MENU.
  3. Включите рацию, не отпуская MENU.
  4. Режим изменится на противоположный (с VFO на MR или наоборот).

Настройка частот и каналов

Разрешённые диапазоны в России: LPD, PMR, VHF

В России для гражданского использования разрешены:

  • LPD (433–434 МГц) — 69 каналов с шагом 25 кГц. Подходит для групп до 10 человек.
  • PMR (446 МГц) — 8 каналов с шагом 12.5 кГц. Большая мощность и дальность.

Внимание! Диапазон VHF (144–146 МГц) запрещён для гражданского использования без лицензии. Его применение может повлечь штраф и изъятие оборудования.

Как вручную ввести частоту с клавиатуры

Чтобы ввести частоту:

  1. Переключитесь в частотный режим (VFO).
  2. Наберите частоту с цифровой клавиатуры (например, 433.075 для первого канала LPD).
  3. Установите шаг перестройки в пункте 1 (STEP) (25 кГц для LPD, 12.5 кГц для PMR).

Сохранение частоты в память: пошаговая инструкция

Чтобы сохранить частоту:

  1. Введите нужную частоту в режиме VFO.
  2. Нажмите MENU, выберите пункт 27 (MEM-CH).
  3. Выберите номер канала (1–127) с помощью ▲/▼.
  4. Сохраните нажатием MENU.

Удаление ненужных каналов из памяти

Чтобы удалить канал:

  1. Войдите в меню, выберите пункт 28 (DEL-CH).
  2. Выберите номер канала для удаления.
  3. Подтвердите удаление нажатием MENU.

Работа с субтонами и кодами (CTCSS/DCS)

Зачем нужны субтоны и цифровые коды

Субтоны CTCSS и цифровые коды DCS используются для фильтрации помех. Они позволяют рациям "слышать" только сигналы с одинаковым кодом, что особенно важно в условиях плотного эфира (например, на соревнованиях или в городской черте).

Настройка R-CTCSS, T-CTCSS, R-DCS, T-DCS

Чтобы настроить субтоны:

  1. Войдите в меню и выберите пункты 10 (R-DCS), 11 (R-CTCSS), 12 (T-DCS), 13 (T-CTCSS).
  2. Выберите нужный тон или код (например, CTCSS 88.5 Гц).
  3. Сохраните нажатием MENU.

Совет: Установите одинаковые тоны на всех рациях группы как для приёма, так и для передачи.

Оптимизация связи: мощность, шумоподавление, модуляция

Выбор мощности передачи (1 Вт, 5 Вт, 8 Вт)

Мощность выбирается в пункте 2 (TXP):

  • 1 Вт — для ближней связи (до 1 км) и экономии батареи.
  • 5 Вт — стандартный режим для связи на 3–5 км.
  • 8 Вт — максимальная мощность для дальних дистанций (до 10 км в открытой местности).

Настройка шумоподавителя (SQL) для лучшего приёма

Шумоподавитель настраивается в пункте 0 (SQL):

  • 0 — шумоподавитель отключён (слышны все сигналы, включая помехи).
  • 3–6 — оптимальные значения для городских условий.
  • 9 — максимальная фильтрация (подходит для чистого эфира).

Wide vs. Narrow: когда использовать широкую или узкую полосу

Полоса модуляции настраивается в пункте 5 (WN):

  • Wide (W) — для каналов с шагом 25 кГц (например, LPD).
  • Narrow (N) — для каналов с шагом 12.5 кГц (например, PMR).

Дополнительные функции и их настройка

FM-радио: как включить и настроить диапазоны (65–108 МГц)

Чтобы включить FM-радио:

  1. Кратко нажмите кнопку F.
  2. Переключайте диапазоны (65–75 МГц и 76–108 МГц) кнопкой EXIT/AB.
  3. Настройте станцию с помощью ▲/▼ или введите частоту вручную.

Фонарик и аварийный сигнал: активация кнопкой F

Кнопка F выполняет две функции:

  • Краткое нажатие — включение фонарика.
  • Удержание 3 секунды — подача аварийного сигнала (настройка в пункте 32 (AL-MOD)).

Сканирование каналов: методы TO, CO, SE

Сканирование настраивается в пункте 18 (SC-REV):

  • TO — сканер останавливается на сигнале на 3 секунды.
  • CO — сканер остаётся на сигнале, пока он не пропадёт.
  • SE — сканер останавливается на первом найденном сигнале.

Работа через репитеры

Что такое репитер и зачем он нужен

Репитер — это ретранслятор, который увеличивает дальность связи. Он принимает сигнал на одной частоте и передаёт его на другой, что позволяет рациям с малой мощностью общаться на больших расстояниях (до 50–100 км).

Настройка сдвига частоты (SFT-D и OFFSET)

Чтобы настроить работу через репитер:

  1. Введите частоту приёма репитера (например, 438.625 МГц).
  2. Войдите в пункт 25 (SFT-D) и выберите направление сдвига (+ или –).
  3. В пункте 26 (OFFSET) установите величину сдвига (например, –7.6 МГц).
  4. Сохраните настройки и проверьте связь.

Продвинутые настройки

KROSSBAND: передача в одном диапазоне, приём в другом

Функция KROSSBAND позволяет передавать в одном диапазоне (например, UHF), а принимать в другом (VHF). Это удобно для работы с репитерами или стыковки с другими моделями раций.

Прошивка рации через COM-порт

Прошивка требуется для:

  • Задания ANI-кода (идентификационного кода).
  • Ввода буквенных имён каналов.
  • Настройки специальных функций (например, голосовых сообщений).

Для прошивки используйте программу CHIRP и кабель программирования.

Устранение неполадок

Рация не включается: проверка аккумулятора и контактов

Если рация не включается:

  1. Проверьте заряд аккумулятора.
  2. Убедитесь, что контакты аккумулятора чистые.
  3. Попробуйте сбросить настройки (пункт 41 (RESET)).

Нет связи: проверка частот, субтонов, мощности

Если нет связи:

  • Проверьте, что частоты совпадают на обеих рациях.
  • Убедитесь, что субтоны CTCSS/DCS настроены одинаково.
  • Проверьте уровень мощности (TXP).

Практические примеры настройки

Пример 1: запись канала для связи в группе

Чтобы записать канал для группы:

  1. Введите частоту (например, 433.075 МГц).
  2. Установите шаг 25 кГц (пункт 1).
  3. Сохраните в память (пункт 27).
  4. Установите одинаковый субтон CTCSS 88.5 Гц на всех рациях.

Пример 2: настройка для работы через репитер

Чтобы настроить репитер:

  1. Введите частоту репитера (например, 438.625 МГц).
  2. Установите сдвиг –7.6 МГц (пункты 25 и 26).
  3. Сохраните канал и проверьте связь.

Обслуживание и уход за рацией

Как продлить срок службы аккумулятора

Советы по уходу за аккумулятором:

  • Заряжайте только оригинальным зарядным устройством.
  • Избегайте полного разряда.
  • Храните аккумулятор в прохладном месте.

Заключение: краткая шпаргалка по настройке

1. Включение: Поверните колесико громкости.

2. Ввод частоты: Наберите с клавиатуры (например, 433.075 МГц).

3. Сохранение канала: Пункт 27 (MEM-CH).

4. Настройка субтонов: Пункты 10–13 (CTCSS/DCS).

5. Оптимизация мощности: Пункт 2 (TXP).

6. Проверка связи: Убедитесь, что частоты и субтоны совпадают.

bob111 27 августа 2025

Как настроить рацию: полное руководство от выбора частот до оптимизации связи

Оглавление

Как настроить рацию

Введение: почему правильная настройка рации важна

Основные факторы, влияющие на качество радиосвязи

Качество радиосвязи зависит не только от модели рации, но и от правильной настройки оборудования. Даже самая дорогая рация не покажет ожидаемых результатов, если частота выбрана неправильно, антенна не оптимизирована, а мощность передачи не соответствует условиям эксплуатации. Например, в городской застройке сигнал может гаситься высотными зданиями, а в открытой местности — рассеиваться на больших расстояниях. Понимание этих нюансов позволяет избежать типичных ошибок и добиться стабильной связи.

Для кого предназначено это руководство

Эта статья будет полезна как новичкам, которые только начинают осваивать радиосвязь, так и опытным пользователям, желающим оптимизировать работу своего оборудования. Мы разберем базовые настройки (выбор частот, прошивка, мощность), а также продвинутые функции (CTCSS, репитеры, внешние усилители).

Подготовка рации к работе: первые шаги

Комплектация и проверка оборудования

Перед настройкой убедитесь, что в комплекте есть все необходимое: сама рация, антенна, аккумулятор (или батарейки), зарядное устройство, кабель для программирования (если требуется прошивка), а также инструкция производителя. Проверьте целостность антенны и разъемов — даже небольшая трещина может ухудшить сигнал.

Установка батарей или аккумуляторов

Используйте только рекомендованные производителем аккумуляторы. Литиевые батареи обеспечивают большую емкость, но требуют бережного обращения. После установки аккумулятора включите рацию и проверьте уровень заряда. Если рация не включается, попробуйте другой источник питания.

Знакомство с кнопками и разъёмами

Изучите расположение кнопок: PTT (кнопка передачи), регуляторы громкости, переключатель каналов, разъем для наушников и микрофона. В большинстве моделей кнопка Menu или Set используется для доступа к настройкам. Запомните, как включается сканирование каналов и как активируется функция VOX (голосовое управление).

Выбор и настройка частот

Как выбрать рабочий диапазон (VHF, UHF, CB)

Диапазон VHF (136–174 МГц) подходит для связи на открытой местности, так как сигнал лучше распространяется на большие расстояния. UHF (400–520 МГц) эффективнее в городе, где сигнал отражается от зданий. Диапазон CB (27 МГц) не требует лицензии, но ограничен по мощности и дальности.

Поиск свободных каналов и избегание помех

Перед началом работы просканируйте эфир, чтобы найти свободные каналы. В меню рации выберите режим Scan и дождитесь, пока устройство найдет активные частоты. Избегайте каналов с постоянными помехами — они могут заглушать ваш сигнал.

как настроить канал на рации

Руководство по прошивке частот

Программное обеспечение: Для прошивки используйте официальные программы производителя (например, CHIRP для большинства моделей). Подключите рацию к компьютеру через кабель, выберите модель в программе и загрузите текущие настройки. Отредактируйте частоты, сохраните файл и прошейте рацию.

Ручная настройка: В меню рации найдите раздел Frequency или Channel. Введите нужную частоту с клавиатуры (например, 433.500 МГц для LPD-диапазона) и сохраните настройку.

Настройка мощности передачи

Когда использовать высокую, среднюю и низкую мощность

Высокая мощность (4–5 Вт) актуальна для связи на больших расстояниях или в условиях сильных помех. Средняя (1–2 Вт) подходит для городской связи. Низкая (0.5–1 Вт) экономит заряд аккумулятора и используется для ближней связи.

Как мощность влияет на дальность связи и расход батареи

Увеличение мощности на 50% может повысить дальность на 20–30%, но сокращает время работы аккумулятора в 1.5–2 раза. Например, при мощности 5 Вт рация проработает 8 часов, а при 1 Вт — до 16 часов.

Оптимизация антенны для лучшего сигнала

Выбор антенны в зависимости от условий эксплуатации

Для городской связи подойдет компактная антенна с усилением 3 dBi. В открытой местности используйте антенны с усилением 6–9 dBi. Для автомобильных раций выбирайте магнитные антенны с кабелем длиной не менее 3 метров.

Проверка и настройка КСВ (коэффициента стоячей волны)

Что такое КСВ: Коэффициент стоячей волны показывает, насколько эффективно антенна излучает сигнал. Оптимальное значение — 1:1.5. Если КСВ выше 2:1, часть сигнала отражается обратно, что снижает дальность.

Как улучшить КСВ: Используйте КСВ-метр для измерения. Если значение высокое, укоротите или удлините антенну, проверьте качество контактов.

Дополнительные функции и их настройка

CTCSS и DCS: что это и как настроить

CTCSS (тональный код) и DCS (цифровой код) позволяют фильтровать помехи. Например, если на канале 446.006 МГц много шумов, установите тональный код 88.5 Гц. В меню рации найдите раздел Tone или Code и выберите нужное значение.

CTCSS и DCS

Важно! CTCSS и DCS не годится для конфиденциального общения. Все, кто в эфире в режиме мониторинга, услышат все передачи, независимо от активации кодов.

Сканирование каналов и приоритетные каналы

Активируйте режим Priority Scan, чтобы рация периодически проверяла выбранный канал (например, канал экстренной связи). В настройках укажите приоритетный канал и интервал сканирования (например, каждые 5 секунд).

Функции шумоподавления (Squelch)

Шумоподавление отсекает слабые сигналы. Установите порог так, чтобы рация реагировала только на четкие сообщения. В меню найдите SQL и отрегулируйте уровень от 1 до 9.

Настройка рации под разные условия эксплуатации

Городская застройка: как улучшить связь

В городе используйте UHF-диапазон и антенны с вертикальной поляризацией. Установите мощность на средний уровень (2–3 Вт) и активируйте CTCSS для фильтрации помех.

Работа в условиях открытой местности или гор

Переключитесь на VHF-диапазон и используйте антенну с усилением 6 dBi. Увеличьте мощность до максимума и отключите шумоподавление, чтобы уловить слабые сигналы.

Продвинутые настройки для опытных пользователей

Настройка репитеров для увеличения дальности

Репитеры ретранслируют сигнал, увеличивая дальность. Найдите ближайший репитер на сайте RepeaterBook, введите его частоты (например, 438.625 МГц для входа и 431.625 МГц для выхода) и активируйте функцию Duplex в меню рации.

Настройка репитеров

Устранение неполадок и частые ошибки

Рация не ловит сигнал: возможные причины и решения

Проверьте:

  • Уровень заряда аккумулятора.
  • Качество контактов антенны.
  • Настройки частоты и CTCSS.
Если проблема остается, попробуйте сбросить настройки к заводским.

Обслуживание и уход за рацией

Как продлить срок службы аккумулятора

Заряжайте аккумулятор только оригинальным зарядным устройством. Избегайте полного разряда — подзаряжайте при уровне 20–30%. Храните рацию в сухом месте при температуре 10–25°C.

Заключение: краткая шпаргалка по настройке рации

1. Выберите диапазон: VHF для открытой местности, UHF для города.
2. Прошейте частоты: используйте CHIRP или ручной ввод.
3. Оптимизируйте антенну: проверьте КСВ и выберите усиление 3–9 dBi.
4. Настройте мощность: 5 Вт для дальних дистанций, 1 Вт для экономии батареи.
5. Активируйте CTCSS/DCS: для фильтрации помех.
6. Проверьте законодательные ограничения.

как правильно настроить рацию

Читайте также:

Настройка рации Баофенг UV-82

Настройка радиостанции Оптим-270

Как настроить автомобильную рацию

bob111 14 августа 2023


После проверки по уголовному делу генерал-полковника Генштаба Арсланова производитель военных раций «Азарт» перешел под государственное управление НПО «Ангстрем».

По версии следствия, НПО, имея заказ на производство и поставку стратегически необходимых армии раций Р-187-П1 «Азарт», провернуло коррупционную схему с подменой оригинальных раций на переделанные из более дешевых китайских аналогов рации. Ущерб предварительно составил 78 млн рублей.
«Ангстрем» сообщил о разработке новой портативной армейской радиостанции

После этого в отношении менеджеров, непосредственно работавших по госзаказу, тщательно проверяют, а НПО передано под контроль государства.
Есть основание полагать, что это событие повлияет на разрешение острого кризиса средств связи на фронте, где подразделения хронически страдают от отсутствия нормальной связи, в результате чего гибнут бойцы, и вынуждены пользоваться поставляемыми волонтерами рациями «Баофенг» — сообщает
@readovkanews

Напомним историю вопроса:

В 2020 году стало известно о предъявлении заместителю начальника Генштаба ВС РФ генерал-полковнику Халилу Арсланову обвинения в рамках ранее возбужденного уголовного дела. Речь идёт о деле, связанном с мошенничеством в особо крупных размерах.

Фигурирующая в деле сумма сопоставима с муниципальным бюджетом – около 6,7 млрд рублей. Изначально сообщалось о 460 млн ущерба. Откуда взялась цифра, в разы превышающая первоначальную сумму, пока не говорится.

«Интерфакс» сообщает о том, что речь идёт о деле, которое было возбуждено ещё летом 2013 года. При этом Арсланов на посту замгенштаба ВС РФ пребывает с декабря 2013 года. До этого он находился в должности заместителя начальника Главного штаба Сухопутных войск по связи.

О подробностях дела стало известно в ходе рассмотрения 2-м окружным военным судом жалобы на арест генеральского имущества. Речь о так называемом обеспечительном имуществе Халилова на сумму в несколько миллионов рублей.

В материалах дела и выдвинутом на его основании обвинении говорится о том, что один из эпизодов дела связан с закупкой техники и комплектующих у китайских производителей под видом отечественной продукции. После поступления товаров из КНР заинтересованные лица осуществляли подлог, меняя товарные накладные и этикетки.

Справка

Акционерное общество «Научно-производственное объединение Ангстрем» — российская научно-производственная компания, которая специализируется на разработке и производстве решений в области перспективных средств радиосвязи, программного обеспечения и автоматизированных систем.
Проектирует, разрабатывает и производит высокотехнологичную продукцию в области систем стационарной и подвижной связи (в т.ч. специального назначения), технологий полупроводникового производства, интегральных схем различного назначения, оказывает научно-технические, информационные и сервисные услуги.

Первое и второе поколение портативных «Азартов» совместимы между собой. Применяемая в радиостанции SDR-платформа обеспечивает бесшовную сквозную совместимость с радиостанциями различных поколений, работающими с разными протоколами и диапазонами частот. Одновременная поддержка спутниковых систем ГЛОНАСС и GPS позволяет определять координаты абонента и обмениваться навигационными данными в автоматическом или ручном режиме.

Как и первое поколение «Азартов», новая модель портативной радиостанции – исключительно российская разработка. Центральный процессор, программное обеспечение, схемотехника, топология печатных плат и конструкция радиостанции в полном объеме разработаны на территории России отечественными учеными и инженерами.

Игорь Владимирович 18 марта 2021

Задумывались ли вы, каким образом партизаны заряжали рации? Ну, кроме динамок, конечно. А вот был такой себе "котелок Йоффе", он же ТГ-1, он же "партизанский котелок". "Термогенератор, созданный в Ленинграде, был действительно похож на котелок и имел название ТГ-1. В качестве полупроводниковых материалов использовались соединение сурьмы с цинком и константан - сплав на основе меди с добавлением никеля и марганца. Разница температур пламени костра и воды доходила до 300°C и оказывалась достаточной для возникновения в термоэлектрогенераторе электрического тока. В результате партизаны заряжали батареи своей радиостанции. Мощность ТГ-1 составляла примерно 0,5 ампер, при 12 вольтах. Выпуск генератора был налажен в марте 1943 года на базе «НИИ 627». В отрядах данный генератор получит название партизанский котелок."

Игорь Владимирович 26 февраля 2020

Археологи из Рейнского регионального музея г. Бонн вели раскопки в лесу под Кёльном, исследуя руины виллы римского периода. Среди находок, не относящихся к цели экспедиции, оказалась советская радиостанция Р-394КМ «Стриж». Она находилась в герметичном металлическом ящике.

Радиостанция была выпущена в 1987 году, использовалось странами Варшавского договора на заключительных этапах холодной войны и была последней моделью до падения железного занавеса и распада СССР.

Устройство состоит из пяти модулей: источника питания, энкодера, приемника, батарейного модуля, а также передатчика с запоминающим устройством. В комплект входили наушники, пояс с дополнительными батареями, зарядное устройство, ручной генератор, антенна, телескопическая мачта и расположенного в корпусе под заглушкой комплекта запасных частей.

Модель предназначена для работы в диапазоне частот от 1,3 до 13,5 мегагерца и имеет дальность действия передатчика около 1 200 километров. Сообщения отправлялись в кодированном виде группами по 5 цифр. В зависимости от режима, можно было посылать от 12 до 167 групп цифр в минуту.

Обнаруженная радиостанция имеет отметки на английском и немецком языках. Историки полагают, что она использовалась для отправки секретных отчетов в Советский Союз о наблюдении за Центром ядерных исследований в Юлихе (Jülich Nuclear Research Centre), расположенном примерно в 10 км к западу от места находки. Объектом интереса Советского Союза также могла быть военная авиабаза в Нёрфенихе (Fliegerhorst Nörvenich), лежащая на таком же расстоянии к юго-востоку, где до 1995 года базировались ядерные ракеты США Pershing.

Найденное устройство идеально сохранилось: археологи полагают, что если заменить модуль с батареей, оно будет полностью работоспособно.

Источник: https://www.livescience.com

Игорь Владимирович 27 января 2020

Автомобильные антенны для раций на магните пользуются большой популярностью из-за простоты использования. Если крыша вашего транспортного средства металлическая, установка магнитной антенны будет сводиться к распаковке устройства и креплению его на поверхность. В комплекте обычно идёт защитная резиновая или фольгированная подкладка, исключающая царапины или иные повреждения на кузове автомобиля.

Что нужно учесть при выборе?

  • Место для установки. Для правильного монтажа антенны необходим надежный контакт с кузовом авто, поэтому местом установки как правило выбирают крышу или багажник. В зависимости от места установки устройства меняется диаграмма направленности излучателя. Лучшим положением будет центр крыши автомобиля.
  • Общая длина. Выбор длины является компромиссом между дальностью связи и удобством использования рации - на багажник можно установить более длинную антенну, на крышу покороче.
  • Размер магнитного основания. Магнитные крепления для антенн различаются по диаметру. Чем больше длина и максимальная скорость автомобиля, тем большим должен быть диаметр магнитного основания.
